Instrukcja techniczna

Parametry podstawki na figurkę

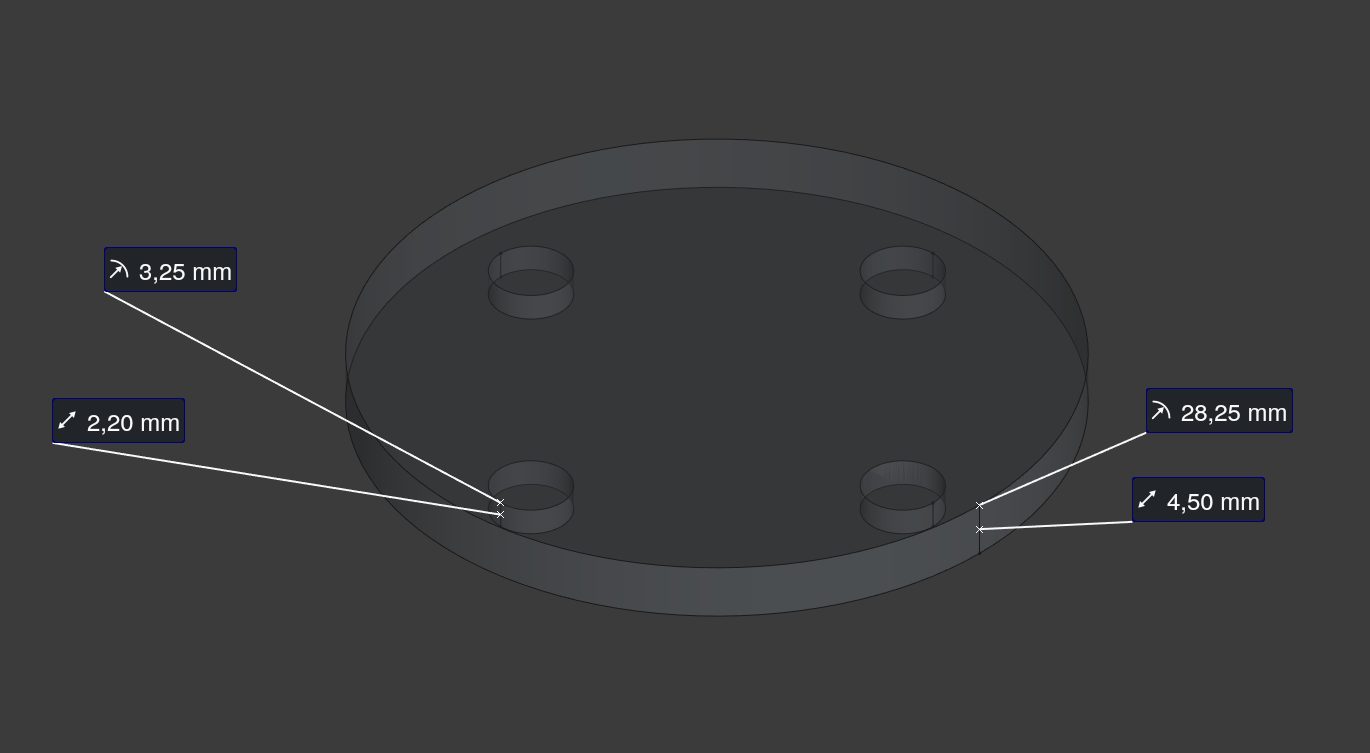

Rysunki techniczne pokazujące wymiary podstawi na figurkę, która będzie się mieściła w podstawce:

Figure base overview

Magnet hole offset

Urządzenie jest przeznaczone wyłącznie do użytku w pomieszczeniach.
Nie należy użytkować urządzenia w środowisku o podwyższonej wilgotności, w pobliżu wody ani w atmosferze zawierającej substancje łatwopalne.
Urządzenie nie jest zabawką. Należy przechowywać je poza zasięgiem dzieci.
Nie należy demontować obudowy ani ingerować w układy elektroniczne podczas pracy urządzenia.
W przypadku uszkodzenia mechanicznego, zapachu spalenizny lub nadmiernego nagrzewania należy natychmiast odłączyć urządzenie od zasilania.

Urządzenie należy zasilać wyłącznie napięciem stałym 5 V DC.
Maksymalny pobór prądu urządzenia wynosi do 1 A.
Do zasilania należy używać certyfikowanych zasilaczy USB o wydajności prądowej minimum 1 A.
Nie należy podłączać urządzenia do źródeł napięcia przekraczających 5 V.
Zabrania się stosowania uszkodzonych przewodów zasilających.

Urządzenie wyposażone jest w diody LED, które podczas pracy z wysoką jasnością mogą generować podwyższoną temperaturę.
Podczas długotrwałej pracy przy maksymalnej jasności obudowa może ulec nagrzaniu.
Należy zapewnić odpowiednią wentylację wokół urządzenia.
Nie należy zakrywać otworów wentylacyjnych ani umieszczać urządzenia na powierzchniach wrażliwych na temperaturę.
Zaleca się unikanie ciągłej pracy przy maksymalnej jasności w środowisku o temperaturze powyżej 35°C.

Źródło zasilania powinno spełniać normy bezpieczeństwa obowiązujące w kraju użytkowania.
Zasilacz powinien zapewniać stabilne napięcie bez nadmiernych tętnień.
W przypadku zasilania z portu komputera należy upewnić się, że port zapewnia odpowiednią wydajność prądową.

Urządzenie wykorzystuje mikrokontroler ESP32-C3 obsługujący łączność bezprzewodową Wi-Fi oraz Bluetooth, a także pasywny tag NFC typu NTAG213.
